破碎机

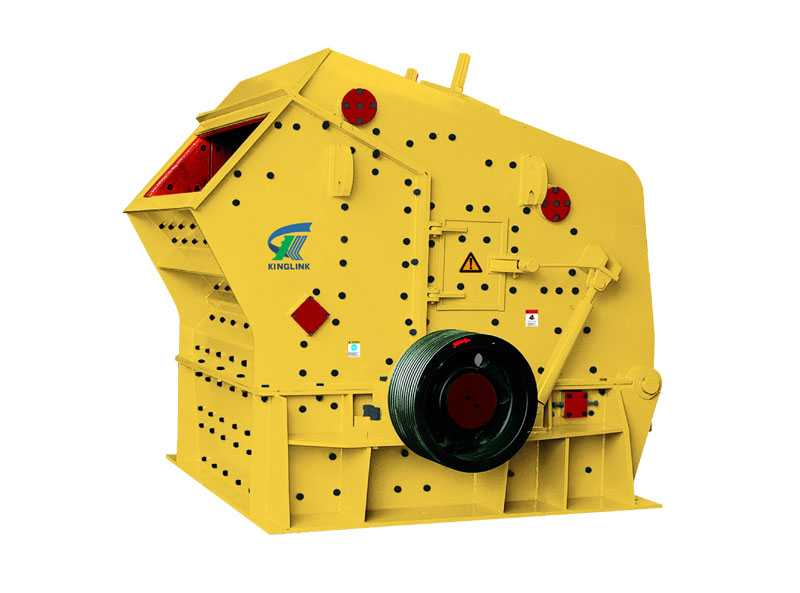

PF反击破碎机

反击式破碎机处理边长不超过500mm、抗压强度不超过350MPa的各种粗、中、细物料(花岗岩、石灰石、混凝土等),广泛应用于各种矿石破碎、铁路、高速公路和人工砂石料的生产。

进料粒度

≤500mm

生产能力

15-350t/h

功率

37-375kW
  • 突出优势
  • 工作原理
  • 技术参数
  • 典型案例
突出优势
  • 结构特别

    无键连接,刚性强,转子转动惯量大。高铬板锤,抗冲击,耐磨损。

  • 节能

    进料口大,破碎腔高,破碎功能全,生产效率高。硬岩破碎,但磨耗小,综合效益高。

  • 产品粒型好

    产品形状呈立方体,颗粒形状好。出料粒度大小可调,简化破碎流程。

工作原理

反击破由机壳、转子和反击板组成。

反击式破碎机利用冲击能来破碎物料。工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。调整反击架与转子之间的间隙可达到改变物料出料粒度和物料形状的目的。

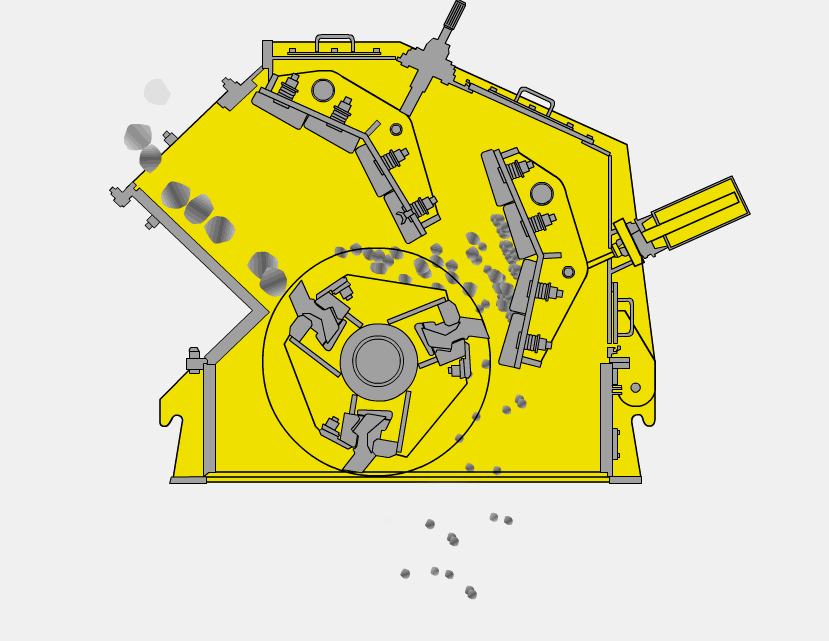

反击破工作原理图



技术参数
型号 规格(mm) 进料口尺寸(mm) 进料尺寸(mm) 处理能力(t/h) 电机功率(kw) 重量(t)
PF-1007 Φ1000×700 400×730 ≤250 15-60 37-55 9.5
PF-1010 Φ1000×1050 400×1080 ≤300 50-90 55-75 14
PF-1210 Φ1250×1050 400×1080 ≤300 70-130 110-132 17
PF-1214 Φ1250×1400 400×1430 ≤300 90-180 132-160 22
PF-1315 Φ1320×1500 860×1520 ≤350 120-250 180-260 26
PF-1320 Φ1320×2000 860×2030 ≤500 160-350 300-375 30

:技术参数如有变动,恕不另行通知。
